概述

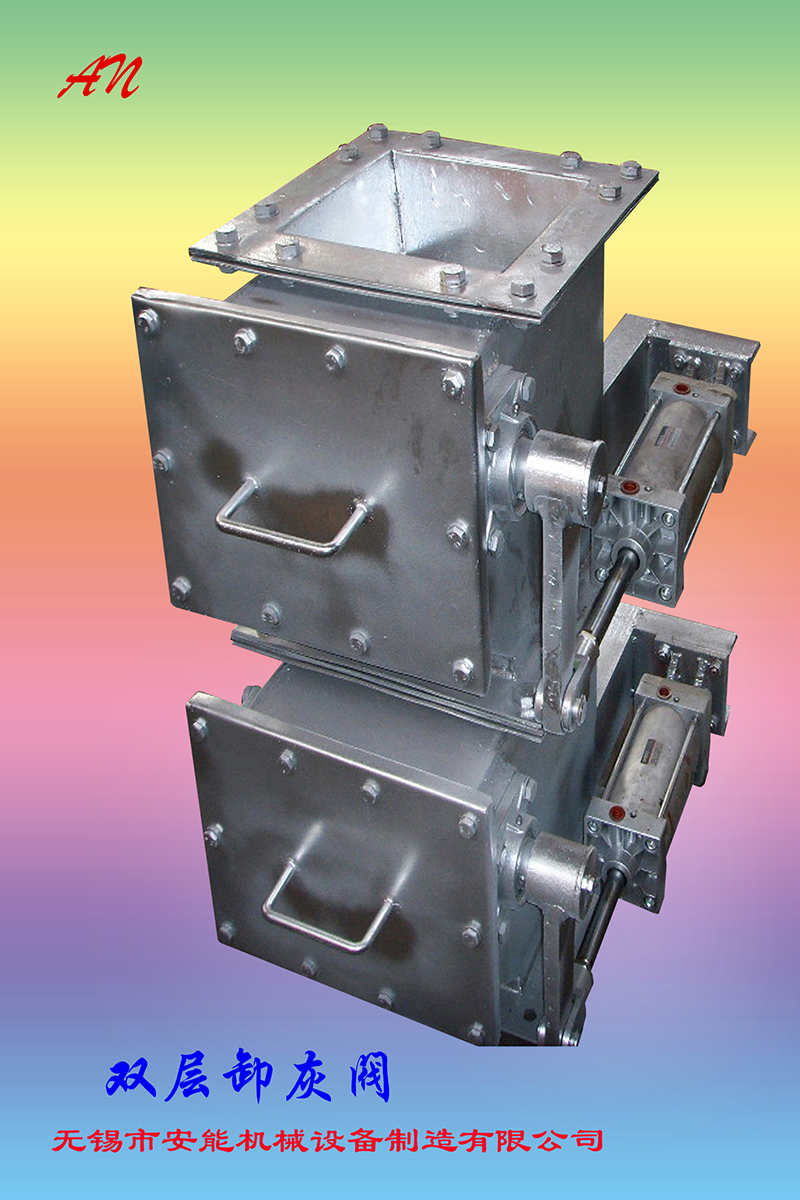

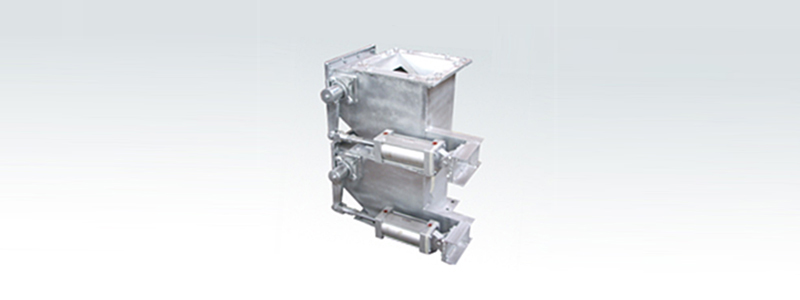

QXF系列雙層卸灰閥廣泛用于電除塵及布袋除塵器下的卸灰控制，該閥釆用雙層閥體組合結構，兩層閥 體之間在輸送物料時交替開關，適合于限量給料的輸送設備。該設備具有密封性佳、輸送量可調范圍大等 特點。設備運行平穩、整機結構緊湊、安裝方便，全封閉結構的氣缸能適應各種惡劣環境條件下的使用。
結構特點及工作原理
QXF系列雙層卸灰閥由上下閥體、軸承密封裝置、閥板裝置、氣缸執行機構裝置等組成。物料由上部進 料進入閥體，兩層閥體交替開關，從下部出料口排出。
QXF系列雙層卸灰閥釆用圓錐形閥芯，通過氣缸執行機構實現對閥的啟閉控制，具有良好的密封性，并 具有以下特征：
a、通過調節單向節流閥保證閥的開啟時間大于3秒；
b、上、下層閥物料排放時間間隔可調。
也可根據設計要求把氣缸執行結構改為電液動執行結構。
主要技術參數
|
型號
項目
|
QXF200
|
QXF250
|
QXF300
|
QXF350
|
QXF400
|
QXF450
|
QXF500
|
|
適用物料
|
粉狀、小顆粒狀干態物料
|
|
適用溫度（°c)
|
≤150
|
|
氣缸缸徑
|
80
|
80
|
100
|
100
|
100
|
120
|
120
|
|
氣缸行程
|
150
|
150
|
200
|
200
|
200
|
240
|
240
|
|
氣源壓力（MPa)
|
0. 4-0. 7
|

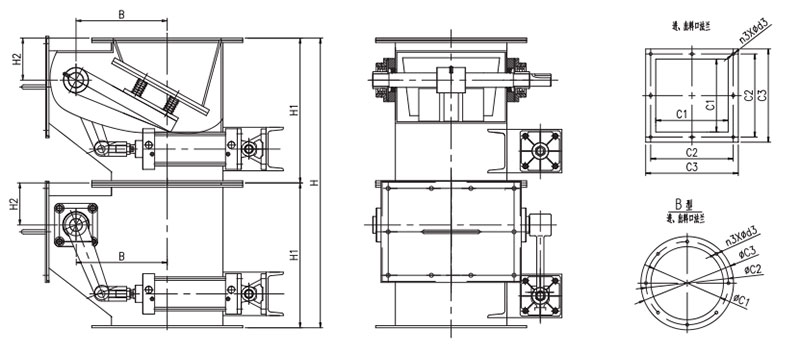

外形示意圖
外形尺寸及連接尺寸
|
項目
|
型號
|
QXF200
|
QXF250
|
QXF300
|
QXF350
|
QXF400
|
QXF450
|
QXF500
|
|
|
H1
|
300
|
350
|
400
|
450
|
500
|
580
|
650
|
|
結構
|
H2
|
300
|
350
|
400
|
450
|
500
|
580
|
650
|
|
尺寸
|
H
|
600
|
700
|
800
|
900
|
1000
|
1160
|
1300
|
|
|
B
|
210
|
230
|
250
|
290
|
320
|
370
|
440
|
|
|
C1
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
進出
料口
|
C2
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
|
C3
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
n3
|
8
|
12
|
12
|
12
|
16
|
16
|
20
|
|
|
d3
|
14
|
14
|
14
|
14
|
14
|
14
|
18
|
