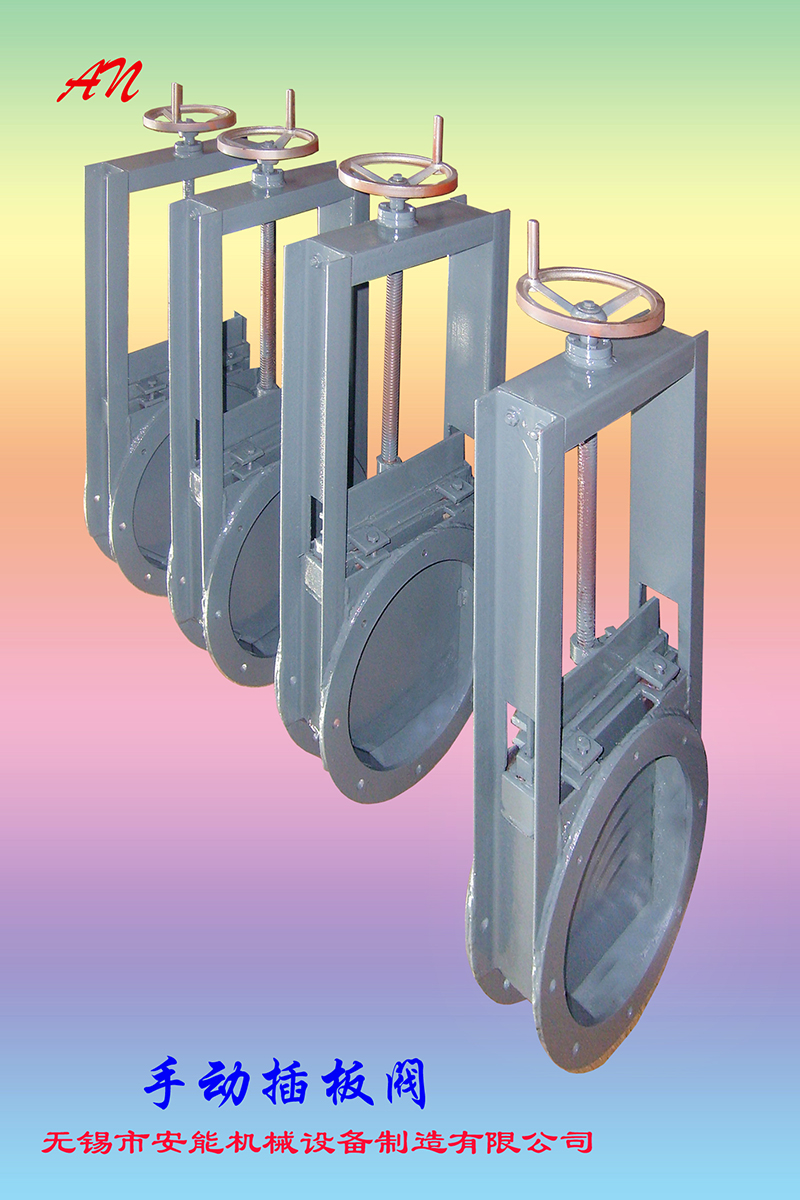

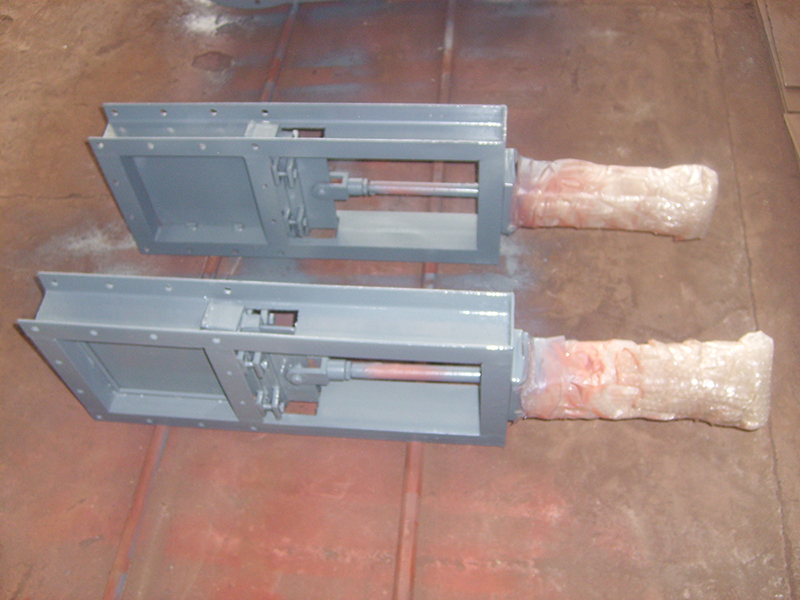

插板閥分為AZF系列手動插板閥、QZF系列氣動插板閥和DZF系列電液動插板閥，該設備是一種用于物 料輸送過程中截止物料流的裝置，它既可以單獨作為閥門適用，又可與星型卸灰閥等配套使用。可用在冶 金、電力、糧食、水泥等行業。 AZF系列手動插板閥由閥體、閥板、絲桿、手輪、填料裝置等組成；QZF系列氣動插板閥由閥體、閥板、 氣缸組件、填料裝置等組成；DZF系列電液動插板閥由閥體、閥板、電液動推桿組件、填料裝置等組成。 該產品結構簡單、重量輕、體積小、使用方便、密封可靠。工作溫度≤200°C。

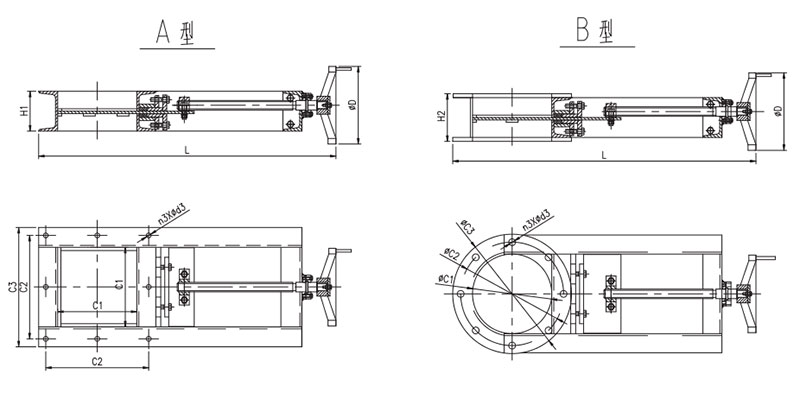

項目	型號	AZF200	AZF250	AZF300	AZF350	AZF400	AZF500	AZF600
結構	L	750	850	950	1050	1150	1360	1560
尺寸	H1	100	100	100	100	120	120	140

項目	型號	AZF200	AZF250	AZF300	AZF350	AZF400	AZF500	AZF600
結構	H2	120	120	120	120	140	140	160
尺寸	D	197	197	197	197	197	320	320
	C1	200	250	300	350	400	500	600
進出	C2	250	300	350	400	450	550	650
	C3	296	346	396	446	506	606	720
料口	n3	8	8	8	12	12	16	16
	d3	14	14	14	14	14	18	18

注：A型進出料口為方形，B型進出料口為圓形

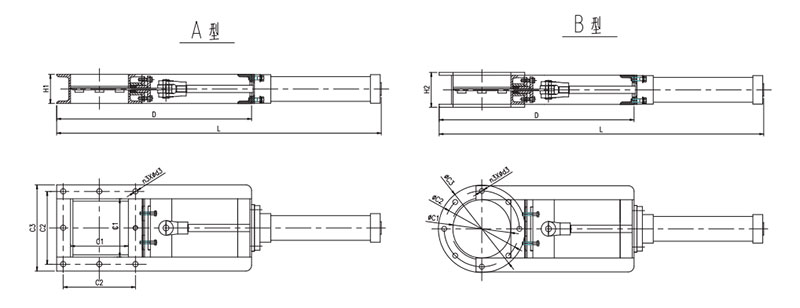

項目	型號	QZF200	QZF250	QZF300	QZF350	QZF400	QZF500	QZF600
	L	1025	1125	1225	1475	1655	1955	2265
結構	H1	100	100	100	100	120	120	140
尺寸	H2	120	120	120	120	140	140	160
	D	685	785	885	985	1095	1295	1510
	C1	200	250	300	350	400	500	600
進出	C2	250	300	350	400	450	550	650
	C3	296	346	396	1 16	506	606	720
料口	n3	8	8	8	12	12	16	16
	d3	14	14	14	14	14	18	18

注：A型進出料口為方形，B型進出料口為圓形

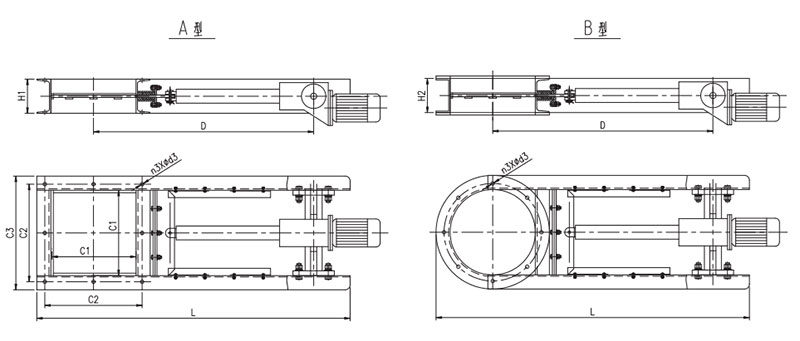

項目	型號	DZF200	DZF250	DZF300	DZF350	DZF400	DZF500	DZF600
	L	1100	1185	1280	1 130	1535	1785	1950
結構	H1	100	100	100	100	120	120	140
尺寸	H2	120	120	120	120	140	140	160
	D	800	860	930	1055	1135	1285	1405
	C1	200	250	300	350	400	500	600
進出 料口	C2	250	300	350	400	450	550	650
	C3	300	350	400	450	500	600	700
	n3	8	8	8	12	12	16	16
	d3	14	14	14	14	14	18	18

注：A型進出料口為方形，B型進出料口為圓形
