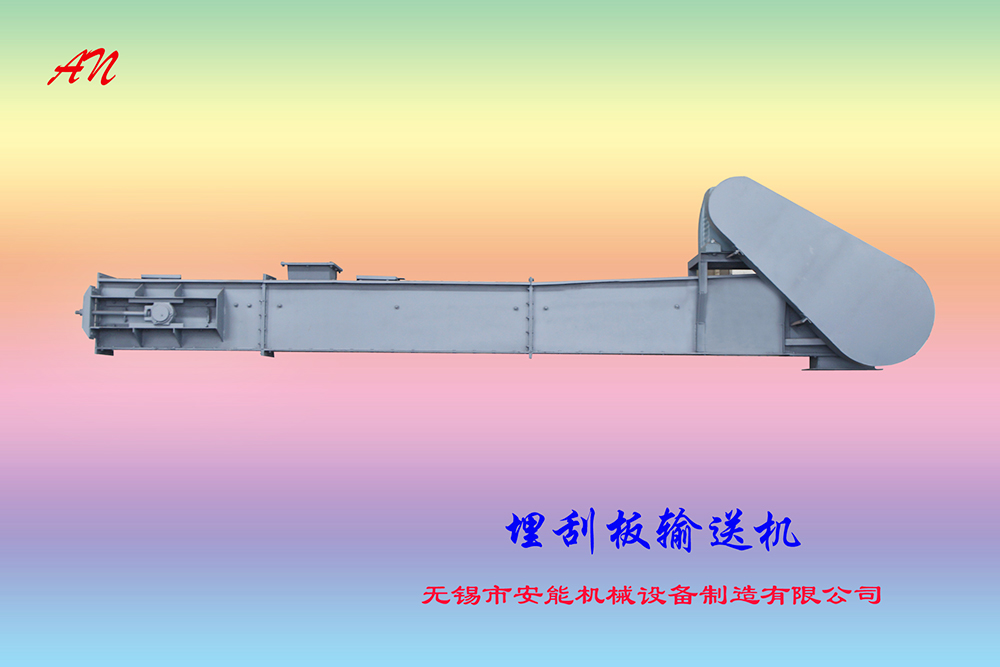

GS系列刮板輸送機是輸送粉狀、小顆粒和小塊狀干態物料的連續輸送機械，可以水平、傾斜布置。該設備結構簡單、運行平穩可靠、輸送距離長、密封性能好、磨損小、噪音低，廣泛應用于冶金、電力、化工、礦山、建材、糧食等行業。

  GS系列刮板輸送機由機頭部件、中間槽體、機尾部件、刮板輸送鏈、驅動裝置、安裝枕粱組成。全封閉杋殼，設備運行時無物料外泄；輸送鏈采用優質合金模鍛件經熱處理，強度大，耐磨損；設備的進岀料口及輸送長度可根據工藝要求靈活設計布置。

  物料經設備進料口均勻的進入槽體底部，由從機尾向機頭方向作封閉連續運行的承載刮板輸送鏈將物料從進料口處連續均勻的輸送至岀料口排岀。可實現多點進料、多點卸料。機尾設置絲桿調節裝置來調節輸送鏈的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定的運行狀態。

  GS系列刮板輸送機適宜輸送磨琢性小、堆積比重小的粉狀、小顆粒狀干態物料，如煉鋼粉塵、袋式除塵器出灰等。當輸送磨琢性大、堆積密度大地粉狀、小顆粒及小塊狀干態物料時，可選用我公司生產的HS系列刮板輸送機。

型號/項目	GS200	GS250	GS310	GS400	GS430	GS450	GS500
槽寬（mm)	200	250	310	400	430	450	500
輸送能力（m3/h)	2-5	4-8	6-12	8-16	10-20	12-22	15-25
鏈速(m/min)	2.4-5	2.4-5	2.4-5	2.4-5	2. 4-5	2.4-5	2. 4-5
鏈條節距（mm)	150	150	200	200	200	200	200
輸送距離（m)	6-80	6-80	6-80	6-80	6-80	6-80	6-80
輸送斜度（° )	≤15
電機功率（KW)	1. 5-5. 5	1. 5-7. 5	2. 2-11	3-11	3-11	3-15	3-17. 5
驅動裝置安裝型式	左、 右裝，背裝式
傳動型式	鏈傳動
適用粒度（mm)	<3	<5	<8	<10	<10	<10	<10
適用濕度（％）	≤5
適用溫度（℃）	≤150

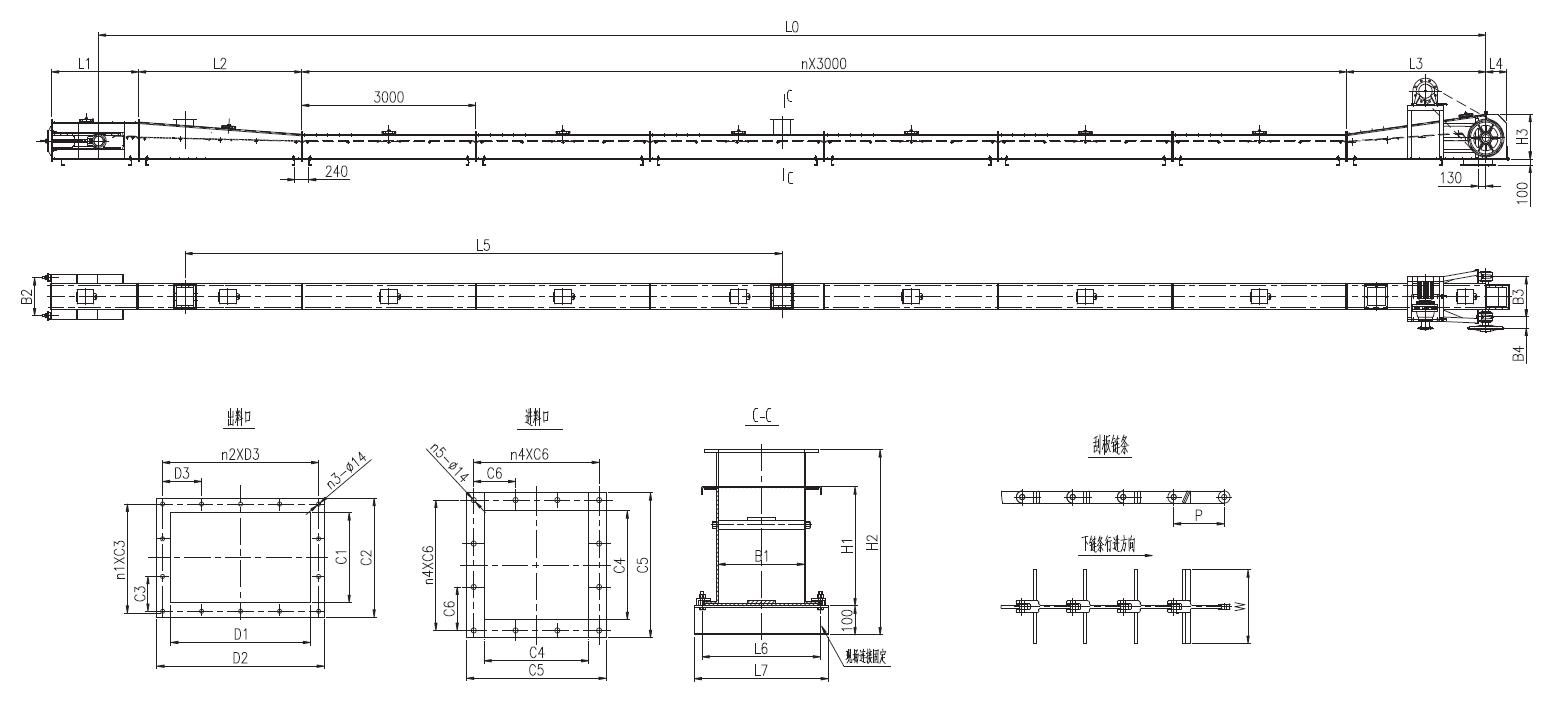

項目 / 型號		GS200	GS250	GS310	GS400	GS430	GS450	GS500
結 構 尺 寸	L1	1220	1220	1500	1500	1500	1500	1500
	L2	調整段長度根據實際要求
	L3	2400	2400	2400	2400	2400	2400	2400
	L4	310	310	360	360	360	360	360
	L5	根據工藝要求設計確定
	H1	410	410	410	410	410	410	410
	H2	≥650	≥650	≥700	≥700	≥700	≥700	≥700
	H3	600	600	730	730	730	730	730
	B1	200	250	310	400	430	450	500
	B2	480	530	630	720	750	770	820
	B3	520	570	670	760	790	810	860
	B4	150	150	185	185	185	185	185
	n	根據工藝要求設計確定
	P	150	150	200	200	200	200	200
	W	170	220	280	370	400	420	480
進 料 口	C4	200	250	310	400	430	450	500
	C5	300	350	410	500	530	550	600
	C6	125	150	120	150	160	125	137.5
	n4	2	2	3	3	3	4	4
	n5	8	8	12	12	12	16	16
出 料 口	Cl	200	250	310	400	430	450	500
	C2	300	350	410	500	530	550	600
	C3	130	100	120	150	160	125	137.5
	nl	2	3	3	3	3	4	4
	D1	400	400	500	500	500	500	500
	D2	500	500	600	600	600	600	600
	D3	115	115	140	140	140	140	140
	n2	4	4	4	4	4	4	4
	n3	12	12	14	14	14	14	14
安裝 尺寸	L6	330	380	410	500	530	550	600
	L7	380	430	480	570	600	620	670

  GS系列刮板輸送機具有良好的機械性能，優良的工藝設計使產品可以長時間無故障運行， 根據不同工況而進行的相關設計，使設備的性能更加完 美，壽命更加延長，維護及維修的頻次降至低。
